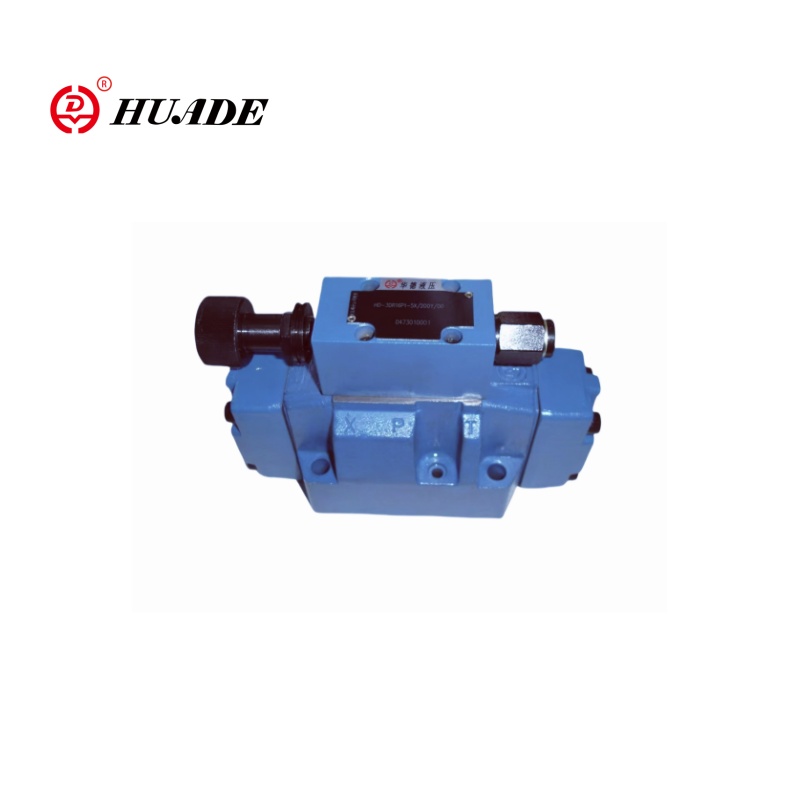

Pilottilla oli kolmisuuntainen suhteellisen paineen vähentävä venttiili 3DR16P-5X on korkean suorituskyvyn hydraulinen ohjauselementti. Huaden suhteellista paineen vähentävää venttiiliä 3DR16P-5X käytetään pääasiassa järjestelmän paineen vähentämiseen ja rajoittamiseen sen varmistamiseksi 3DR16P-5X, jossa "3DR" edustaa kolmisuuntaista painetta vähentävää venttiilisarjaa, "16" edustaa kokoa, "P" edustaa paineenhallintaa ja "5x" edustaa konfigurointikoodia. Huaden 3DR16P-5X-verrannollinen venttiili voi korvata saman Rexrothin tarjoaman mallin.
| Yleinen | ||
| Painopiste | 8 | |
| Asennusasento | Valinnainen | |
| Ympäristön lämpötila -alue ℃ | -30 -+50 | |
| Hydraulinen | ||
| Painepalkki | 315 | |
| Suurin käyttöpaine | -Port P -palkki | 315 |
| -Parkki | 250 | |
| - Port Y -palkki | Erikseen ja paineettomasti säiliöön | |
| Paine -asetus | -Pienin palkki | Virtauksesta riippuen |
| -Maksimin palkki | 50; 100; 200; 250 | |
| Suurin virtaus l/min | 220 | |
| Hydraulinen neste | Mineraaliöljy (HL, HLP) - DIN 51524 1); Nopeat biologisesti hajoavat hydrauliset nesteet VDMA 24568: een (katso myös Re 90221); Hetg (raiskauksen siemenöljy) 1); HepG (polyglykolit) 2); Hees (synteettiset esterit) 2); Muut hydrauliset nesteet pyynnöstä | |
| Hydraulisen nesteen lämpötila -alue ℃ | -30 -+80 (NBR -tiivisteet) -20 -+80 (FKM -tiivisteet) | |
| Viskositeettialue mm2/s | 10 - 800 | |
| Sallittava enimmäismäärä. Hydraulisen nesteen puhtausluokan saastumisaste ISO 4406 (c) | Luokka 20/18/15 3 | |
Ominaisuudet:
▶ Venttiili (P - A) ja järjestelmän rajoittamiseksi (a a t)
▶ jakoasennukseen
▶ 4 Painekuettelo
▶ 4 Säätöelementit, valinnainen:
● Kierto nuppi
● Holkki kuusikulmiolla ja suojakorkilla
● Lukittava pyörivä nuppi asteikolla
Pyörivä nuppi asteikolla
Sovellus:
Suhteellisen paineen vähentävä venttiili 3DR16P-5X soveltuu hydraulisiin järjestelmiin, jotka vaativat korkean tarjonnan paineenhallintaa, kuten injektiomuovauskoneita, rakennuskoneita ja korkean tarkkuuden valmistuslaitteita.
Tyypin 3DR: n paineenohjausventtiilit ovat pilottihoitoa, 3-suuntainen paineen vähentävä venttiilit paineenvaihtotoiminnolla sekundaaripiirille. Niitä käytetään järjestelmän paineen vähentämiseen.

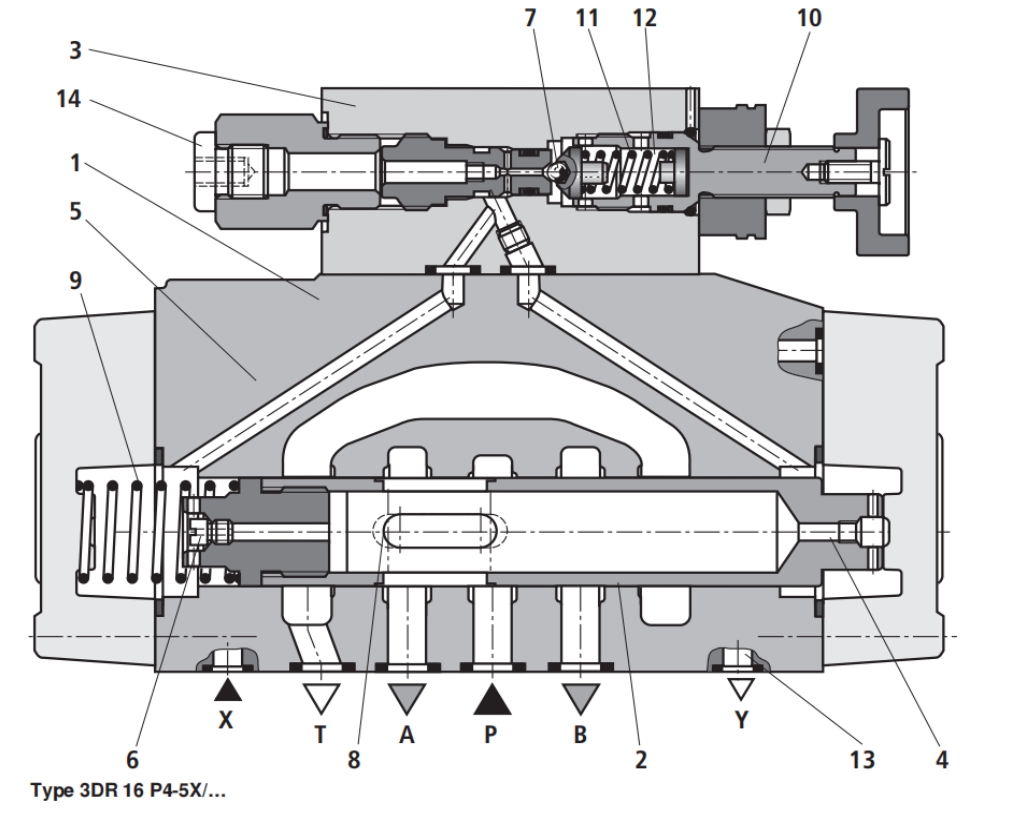

Paineen vähentävä venttiili koostuu pohjimmiltaan pääventtiilistä (1) kontrollipullolla (2) ja pilottihallintaventtiilillä (3) paineen säätöelementillä (10).
Aloitusasennossa venttiili on auki. Hydraulinen neste voi virtata kanavasta P kanavalle A ilman rajoituksia.
Kanavan A paine kohdistetaan porauksen (4) kautta puola -alueelle, joka on vastapäätä puristusjousta (9). Samanaikaisesti paine kohdistetaan aukon (6) kautta ohjauskelan (2) jousikuormitettuun puoleen ja kanavan (5) kautta palloon (7) pilottihallintaventtiilissä (3).
Kompressiojousen (11) asettamisesta riippuen paine kasvaa ylävirtaan pallosta (7) ja kanavassa (5) ja pitää ohjauspuun (2) avoimessa asennossa. Hydraulinen neste virtaa kanavasta P ohjauskellolla (2) kanavalle A, kunnes paine muodostuu kanavalle A, joka saavuttaa suuremman arvon kuin puristusjouselle (11) asetettu painearvo (11) ja nostaa palloa (7).
Ohjauskela (2) siirtyy suljetulle asentoon. Vaadittava alentunut paine saavutetaan, kun kanavan A paine ja puristusjousen (11) paineen arvo (11)
Saldo.
Kun kanavan A paine kasvaa edelleen toimilaitteeseen vaikuttavien ulkoisten voimien vuoksi, ohjauskelo (2) työnnetään edelleen puristusjouseen (9) vastaan. Tämä avaa yhteyden kanavan T ja kanavan A VIA -ohjausmaan (8) välillä ohjauskellolla (2). Säiliöön purettu hydraulisen nesteen määrä varmistaa, että paine ei enää nouse.
Pilottiöljy tyhjennetään aina jousikammion ulkopuolelle (12) pilottirinjan (13) kautta Port Y: ssä. Se on aina palautettava nollapaineessa säiliöön.
Painemittariportti (14) mahdollistaa kanavan A alentuneen paineen tarkistamisen.
