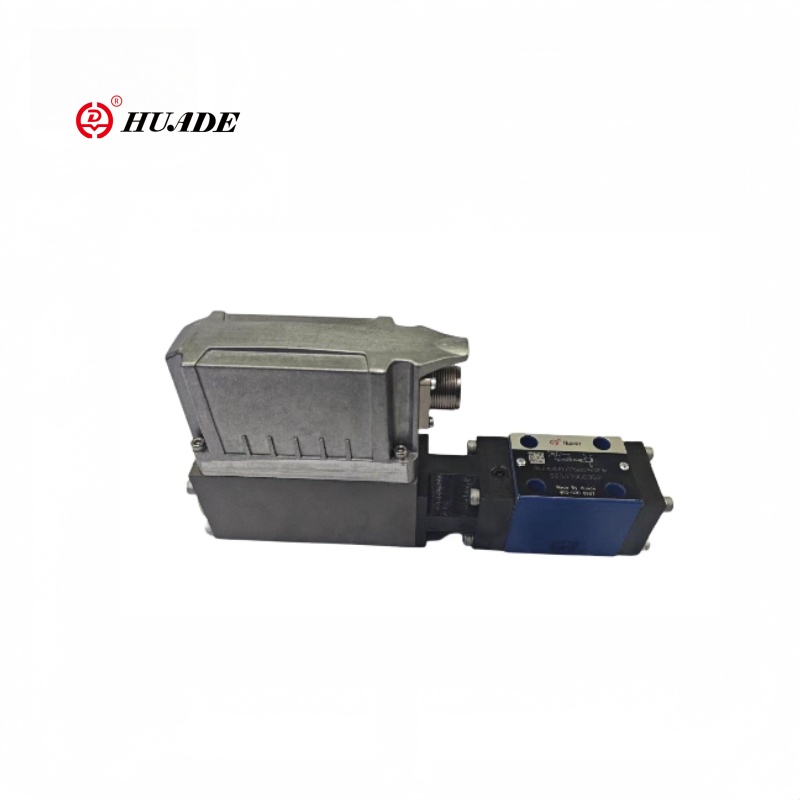

Suhteellisen paineen vähentävä venttiili Drebe 6x-1x

Kuuden suuntainen pilottitoimenpiteinen suhteellisen paineen vähentävä venttiili Drebe 6x-1x -sarja hyväksyy pilottisuunnittelun, joka voi vähentää venttiilin ytimen käyttövoimaa ja parantaa vasteen nopeutta (taajuusvaste voi saavuttaa yli 10 Hz). Kuudensuuntainen rakenne vähentää putkilinjan monimutkaisuutta ja soveltuu kompakteihin tiloihin. Venttiili Drebe 6x-1x tukee tavanomaisia teollisuusviestintäprotokollia (kuten Profinet, EetterCat), joita on helppo integroida älykkäisiin hydraulisiin järjestelmiin.

Suhteellisen paineen vähentävän venttiilin Drebe 6x-1x -tuoteparametri

Tuoteominaisuus ja suhteellisen paineen vähentävä venttiili Drebe 6x-1x

Ominaisuudet:

▶ Pilottihoivat veneett

▶ 3-suuntainen versio (P-A/A -t), PMIN = PT

▶ Säädettävä ankkurin sijainnin kautta puristusjousia vasten

▶ Paikka-ohjattu, minimaalinen hystereesi <1 %, nopeat vasteajat, katso tekniset tiedot

▶ Paineen rajoitus turvalliselle tasolle jopa viallisella elektroniikalla (solenoidivirta I> IMAX)

▶ Sub-levyn kiinnitys, asennusreiän kokoonpano ISO 4401-03-02-0-05. Sublevit luettelon mukaan RE45053 (järjestys erikseen)

▶ Plug-in Connector DIN 43563-AM6: een, katso luettelomerkki RE 08008 (Tilaus erikseen)

▶ Tiedot ajoneuvon liipaisimen elektroniikasta

Sovellus:

Suhteellisen paineen vähentävä venttiili DREBE 6X-1X -sarja on korkean suorituskyvyn komponentti teollisissa hydraulijärjestelmissä, jotka sopivat monimutkaisiin työoloihin, jotka vaativat tarkkaa paineenhallintaa ja dynaamista vastetta, kuten rakennuskoneita, metallurgisia laitteita, injektiomuovauskoneita ja suulakkeita.

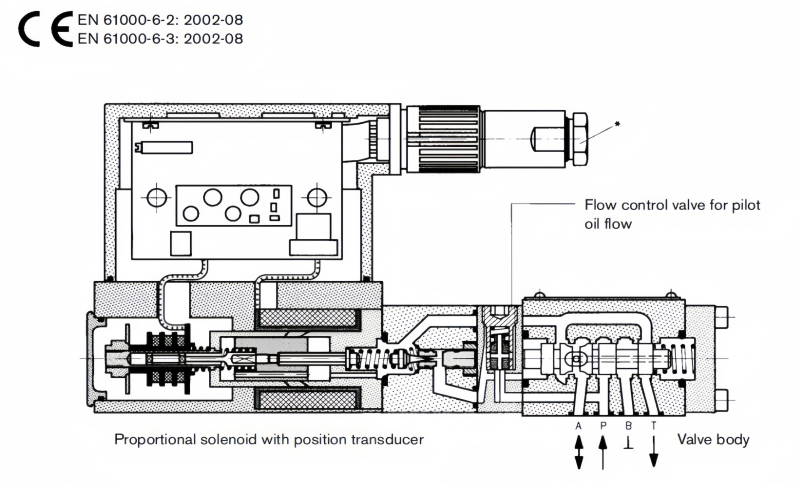

Suhteellisen paineen vähentävän venttiilin drebe 6x-1x toiminta ja osa

Yleinen

Tyyppi drebe6x -suhteisen paineen vähentävät venttiilit käytetään pilottina 3-suuntaisella päävaiheella.

Pilottiventtiili (paineenalennusventtiilin pilottivaihe) toimitetaan sisäisesti ohjatulla pilottiöljyn virtauksella P.

Venttiilit aktivoidaan aseman ohjaaman suhteellisen solenoidin avulla aluksella olevan elektroniikan kanssa.

Näillä venttiileillä paine A: ssa (kuluttaja) voidaan säätää äärettömästi ja vähentää suhteessa ohjearvoon.

Perusperiaate

Järjestelmäpaineen säätämiseksi A: ssa asetetaan liipaisuelektroniikkaan. Tämän asetuspisteen perusteella elektroniikka hallitsee solenoidin sijaintia jousivoimaa vastaan. Suhteellinen solenoidi sijoitetaan tarkasti jousen ominaiskäyrään. Pilottivaihe toimitetaan öljyn kanssa P: stä virtausnopeudella <0,6 l/min virtauksen ohjausventtiilin kautta. Pilottipainetta verrataan kuluttajapaineeseen (plus jousi) A: ssa ja säänneltynä.

Kevät johtaa Pamin = P: ssä T.

Paineen rajoitus maksimaalisen turvallisuuden saavuttamiseksi

Jos elektroniikassa tapahtuu vika, jotta solenoidivirta (IMAX) ylittäisi määritetyn tason hallitsemattomalla tavalla, paine ei voi nousta määritetyn tason yläpuolelle

Suurin jousivoima.
