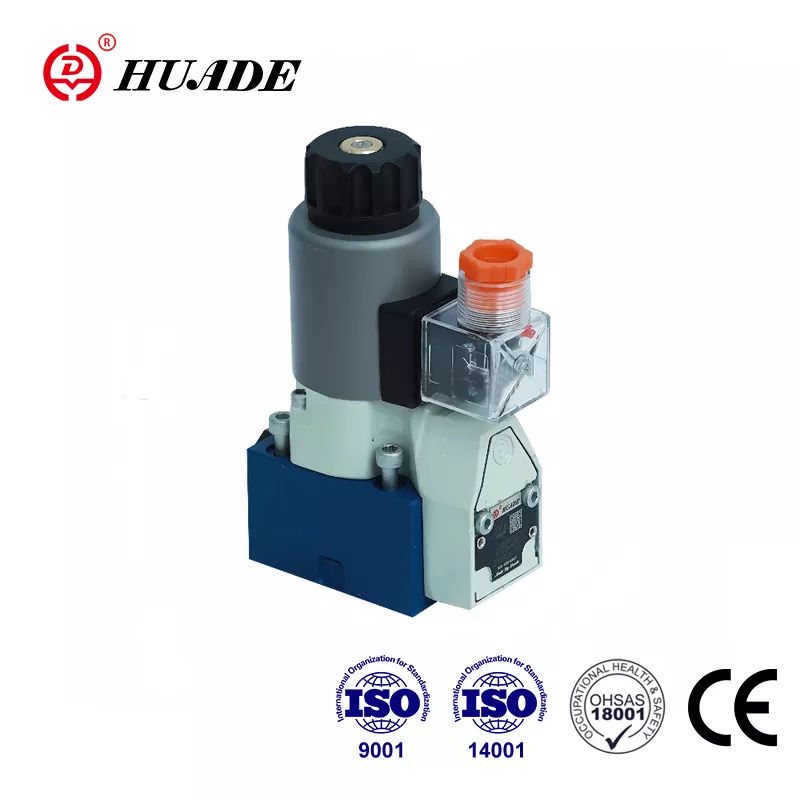

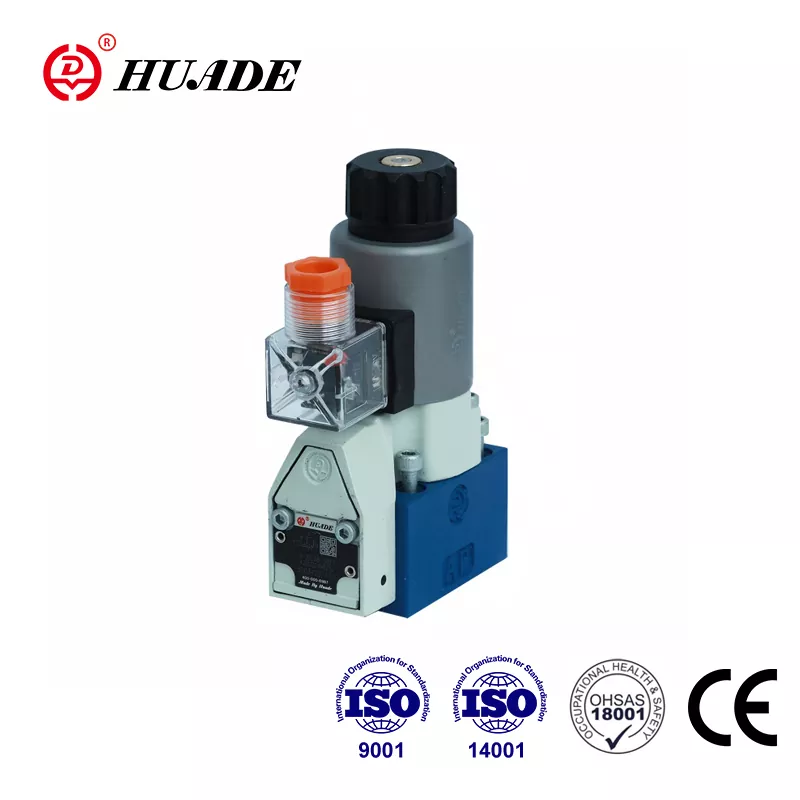

Huade Hydraulic on johtava valmistaja Kiinan hydrauliikkateollisuudessa, ja sillä on ollut kaksi pitkäaikaista yhteistyökokemusta Rexrothin kanssa vuodesta 1979. Huade®-suuntainen istuinventtiilit Tyyppi M-sew 6 on edullinen korvaava Rexroth® M-sew 6 -komponenttisarjalle 3x. Se on kilpailukykyinen hyvällä ja alhaisemmalla hinnalla. Hydrauliikkatuotteiden korkean laadun varmistamiseksi HUADE -hydrauliikka käyttää yli 750 kappaletta edistyneitä tuotantolaitteita, jotka on tuotu ympäri maailmaa. Tämän solenoidikäyttöisen venttiilin laatu voi täysin noudattaa asiakkaiden vaatimuksia. Tehdas on läpäissyt kansainväliset standardit, nimittäin ISO9001, ISO14001 ja OH SAS18001. Suuntaventtiilien sarjaa käytetään laajasti erilaisissa teollisuusympäristöissä.
|
Tekniset tiedot (näiden parametrien ulkopuolella olevia sovelluksia, ota yhteyttä meihin!) |
|||
|
Yleinen |
|||
|
Asennus |
valinnainen |
||
|
Enintään Ympäristön lämpötila (℃) |
50 |
||
|
Paino |
2/2-suuntainen poppet-venttiili (kg) |
1.5 |
|
|
3/2-suuntainen poppet-venttiili (kg) |
1.5 |
||
|
4/2-suuntainen poppet-venttiili (kg) |
2.3 |
||
|
Hydraulinen tieto |
|||
|
Enintään käyttöpaine (MPA) |
Katso taulukko sivulla 140 |
||
|
Enintään virtaus (l/min) |
25 |
||
|
Paineeneste |
mineraaliöljyt tai fosfaattiesteri |
||
|
Paineenesteen lämpötila -alue (℃) |
- 30 - + 80 |
||
|
Viskositeettialue (mm²/s) |
2,8 - 500 |
||
|
Saastumisaste μm |
Hydraulisen nesteen enimmäismääräinen sallittava aste NAS 1638 -luokkaan 9. Suosittelemme siksi suodatinta, jonka polminiminopeus on β10 ≥ 75. |
||
|
Sähkötiedot |
|||
|
Jännitteen tyyppi |
DC |
Ac |
|
|
Käytettävissä olevat jännitteet (v) |
12、24、42、96、110、205、220 |
vain mahdollista tasasuuntaajan kautta |
|
|
Jännitetoleranssi (nimellinen jännite) (%) |
± 10 |
||
|
Virrankulutus (W) |
30 |
||
|
Velvollisuus |
100% |
||
|
Kytkentäaika ISO 6403: een |
Katso taulukko alla |
||
|
Kytkentätaajuus (sykli s/h) |
15000 |
||
|
Suojaus DIN 40 050 |
IP65 |
||
|
Enintään kelan lämpötila (℃) |
150 |
||
Ominaisuudet:
E
▶ Suljettu satama on vuotovapaa
▶ Kytkentä varmistetaan jopa pitkien paineen jälkeen
▶ Solenoidikela voidaan kiertää 90 °: lla
▶ Yksittäinen sähköyhteys
▶ Suojatulla käden ohituksella, valinnainen
▶ Siirtokuvio DIN 24 340 -muoto A, ISO 4401 ja Cetop - RP 121H
Sovellus:
2 tyypin M-seulan suuntaventtiili on solenoidi, joka on toiminut suuntainen poppet-venttiili. Ne hallitsevat virtauksen alkua, pysähtymistä ja suuntaa.
1. Toiminnot, poppet-suuntaventtiilin M-sew 6: n osa
M-sew 6 koostuu pohjimmiltaan kotelosta (1), solenoideista (2), kovettuneesta venttiilijärjestelmästä (3) ja palloista (4) sulkemiselementtinä.
Perusperiaate:
Alkuasennossa pallo (4) painetaan istuimelle jousen (9) mukaan ja kytkettyyn asentoon solenoidilla (2). Solenoidi (2) voima toimii vivun (6) ja pallon (7) kautta toimilaitteen tapilla (8), joka on suljettu molemmilta puolilta. Kahden tiivistyselementin välinen kammio on kytketty Port P. Venttiilijärjestelmä (3) on siten tasapainossa toimivien voimien (solenoidi- tai paluujousi) suhteen. Venttiilit voidaan siis käyttää paineen 63 MPa.
Leikkausnäkymä tyypin M-2sew6n
Leikkausnäkymä tyypin M-3SW6U
