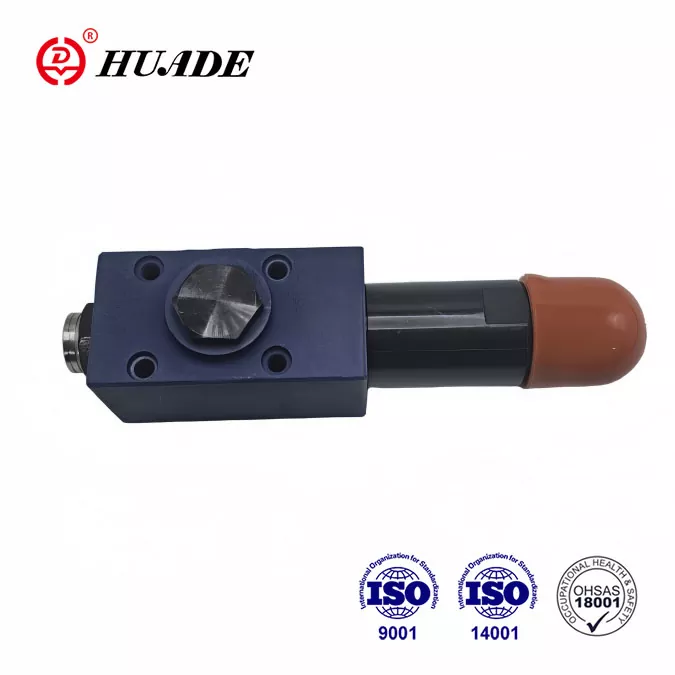

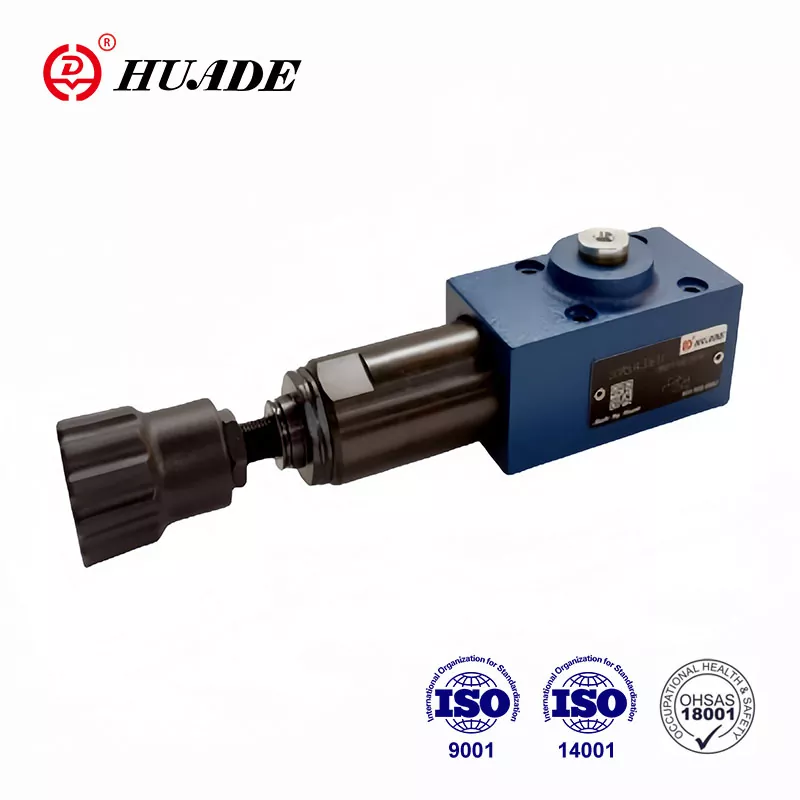

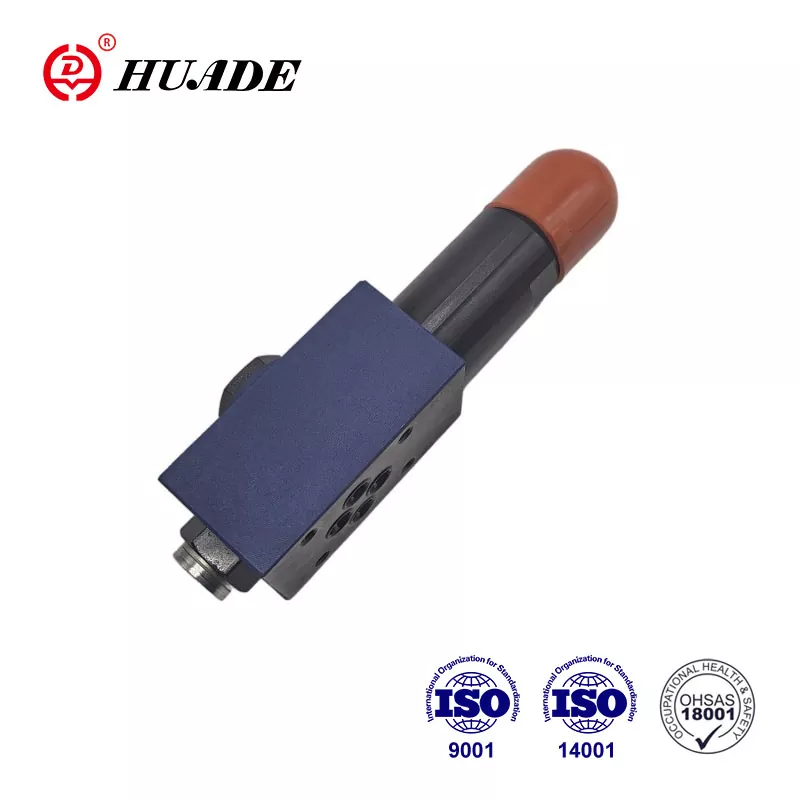

Paineenalennusventtiilin DR 6 DP päätehtävä on ohjata järjestelmän painetta. Pitkän yhteistyön ansiosta Huade® DR 6 DP -sarja voi korvata samantyyppisen Rexrothin. Tehdas on kansallinen avainyritys, ja se on saanut useita kunniatodistuksia ja patentteja Kiinassa. Huade Hydraulic keskittyy tuotteidensa käytännöllisyyteen ja varmistaa samalla tuotteidensa laadun. Sen paineenalennusventtiilien hinnat ovat suhteellisen edullisia.
|
Suurin käyttöpaine (portti P) (MPa) |
up to 31.5 |
|
Max. toisiopaine (portti A) (MPa) |
jopa 2,5; 7,5 asti; jopa 15,0; 21,0 asti; 31.5 asti |
|
Suurin vastapaine (portit T(Y)) (MPa) |
16 asti |
|
Suurin virtaus (l/min) |
60 asti |
|
Paineneste Mineraaliöljy |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Painenesteen lämpötila-alue (℃) |
-30 - +80 |
|
Saastumisaste (um) |
Nesteen suurin sallittu kontaminaatioaste on NAS 1638 luokka 9. |
|
Paino (kg) |
noin 1.2 |
Ominaisuudet:
▶ Alalevyn asennus
▶ 5 paineluokkaa
▶ 4 säätöelementtiä:
. Pyörivä nuppi
. Kiinnitysruuvi kuusikulmaisella ja suojakorkilla
. Lukittava kiertonuppi asteikolla
. Pyörivä nuppi asteikolla
▶ Takaiskuventtiili, valinnainen
▶ Siirtokuvio DIN 24 340, muoto D, ISO 5781 ja CETOP - RP 121H mukaan
Sovellus:
Paineenalennusventtiiliä DR 6 DP käytetään vähentämään järjestelmän painetta.
Venttiilityyppi DR 6 DP on 3-tie suoratoiminen paineenalennusventtiili, jossa on paineenalennustoiminto toisiopuolella.
Toisiopaine asetetaan paineensäätöelementillä (4). Lepotilassa venttiili on normaalisti auki ja paineneste voi virrata esteettömästi portista P porttiin A. Paine portissa A on samalla ohjauslinjan (6) kautta puristusta vastapäätä olevalla kela-alueella. jousi (3). Kun paine portissa A ylittää puristusjousella (3) asetetun painetason, ohjauskela (2) siirtyy ohjausasentoon ja pitää portin A asetetun paineen vakiona.
Ohjaus- ja ohjausöljy otetaan portista A ohjauslinjan (6) kautta.
Jos paine portissa A edelleen kasvaa toimilaitteeseen kohdistuvien ulkoisten voimien vuoksi, ohjauskela (2) liikkuu edelleen kohti puristusjousta (3).
Tämä saa aikaan virtausreitin avaamisen portissa A ohjauskelan (2) ohjausalueen (8) kautta säiliöön. Sitten säiliöön virtaa riittävästi painenestettä estämään paineen nousun.
Jousikammio (7) tyhjennetään aina säiliöön ulkopuolelta portin T(Y) kautta.
Vapaata paluuvirtausta varten portista A porttiin P voidaan asentaa valinnainen takaiskuventtiili (5).
Painemittarin liitäntä (1) mahdollistaa toisiopaineen valvonnan venttiilissä.
DR 6 DP 1-50B:n rakenne
DR 6 DP:n symbolit
