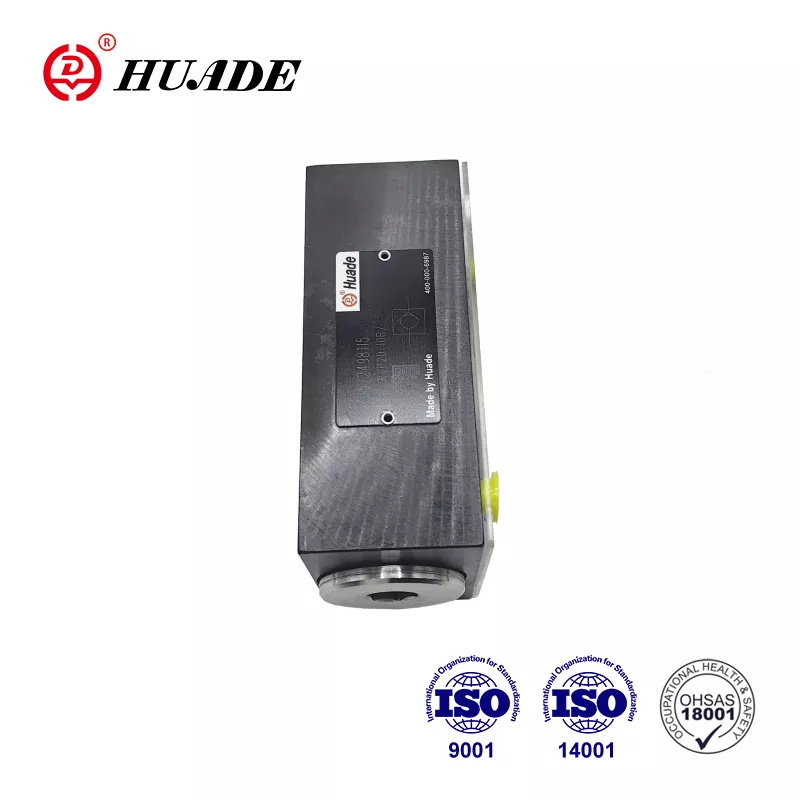

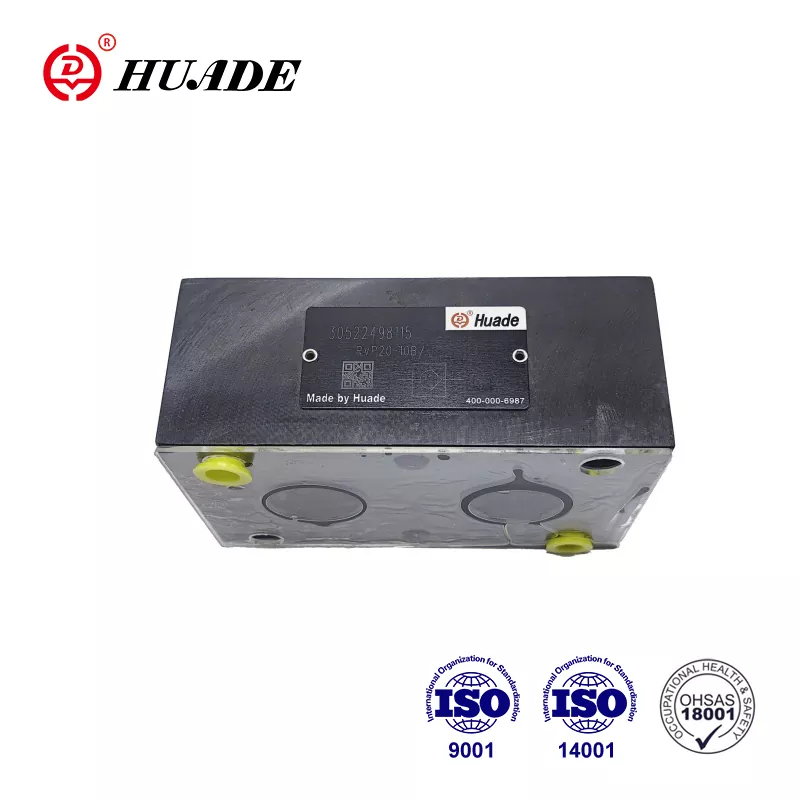

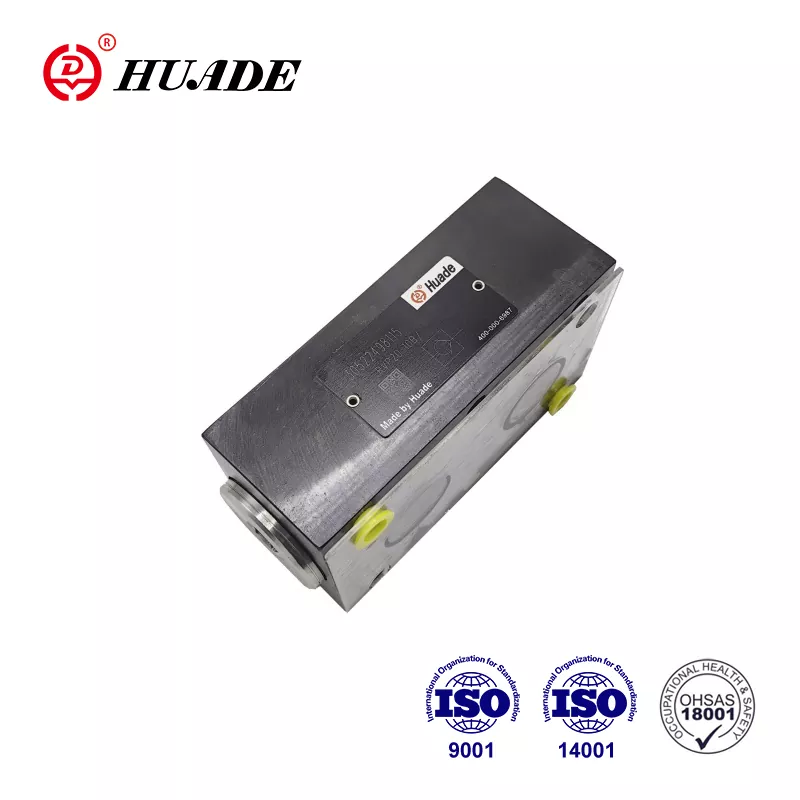

Takaiskuventtiili RVP 20

Yhteistyössä Rexrothin kanssa toisen kerran vuonna 1995, Huaden korkean suorituskyvyn takaiskuventtiili RVP 20 voi korvata täysin samantyyppisen Rexrothin tarjoaman venttiilin. Hinta on kohtuullisempi. Kaikilla Huade® takaiskuventtiileillä RVP 20 on yhden vuoden takuu. Tehdas on läpäissyt ISO9001, ISO14001 ja ISO45001. Huade®-takaiskuventtiilejä käytetään laajasti suunnittelu- ja rakennuskoneissa, metallurgiassa, työstökoneissa jne. Tämä on vanha merkki Kiinassa.

Takaiskuventtiilin RVP 20:n tuoteparametri

Tuoteominaisuus ja takaiskuventtiilin RVP 20 sovellus

Ominaisuudet:

▶ Alalevyn liitäntä

▶ Vuotamaton sulkeminen yhteen suuntaan

Sovellus:

Takaiskuventtiiliä RVP 20 käytetään pääasiassa pumpun ulostulossa vastapaineventtiilinä ja ohitusventtiilinä.

Takaiskuventtiilin RVP 20:n tuotantotiedot

Tyypin RVP 20 takaiskuventtiilin tehtävänä on edullisesti sulkea virtausvuoto vapaasti yhteen suuntaan ja sallia vapaa virtaus vastakkaiseen suuntaan. Rakennekaavio on seuraava. Se koostuu pohjimmiltaan kotelosta (1), iskukappaleesta (2), puristusjousesta (3) ja jousen istukasta (4). Iskun (2) isku, jota ohjataan sen ulkohalkaisijalla, on rajoitettu mekaanisella pysäyttimellä. Sisäänrakennettu puristusjousi (3) tukee sulkemisliikettä. Lisäksi puristusjousi (3) pitää lautasen (2) suljetussa asennossa, vaikka venttiilin läpi ei ole virtausta.

Symboli

Rakennekaavio

①Kotelo  ②Poppet  ③jousi  ④jousiistuin

Ilmoitus takaiskuventtiilistä RVP 20

1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.

2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin.

3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.

4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä mallikirjassa lueteltujen parametrien mukaisesti.

5. Venttiiliin liitetyn pinnan karheus on 0,8.

6. Vastakappaleen pintakäsittely vaaditaan 0,01/100 mm.
