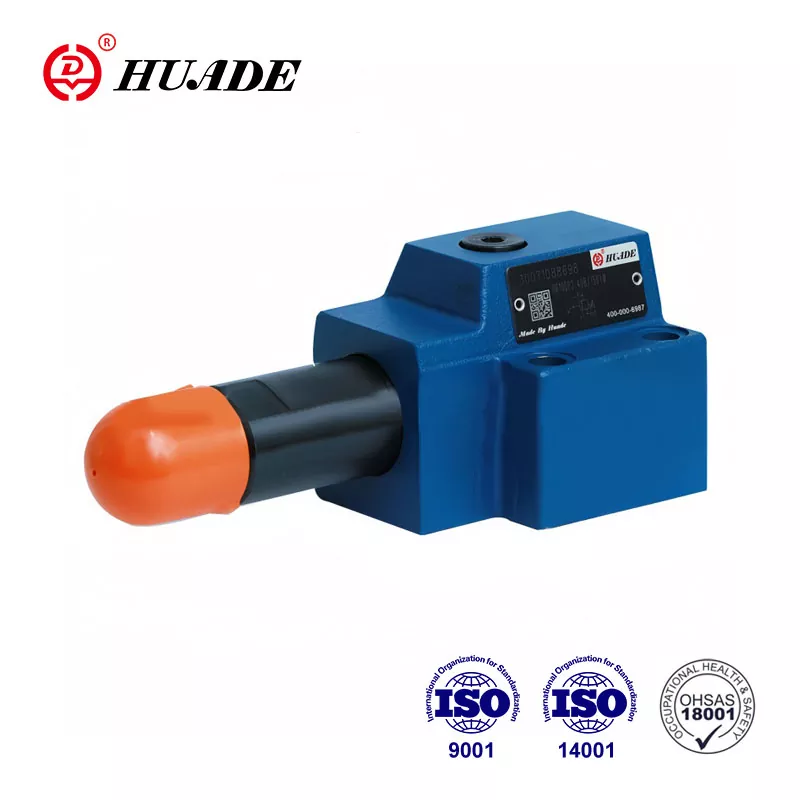

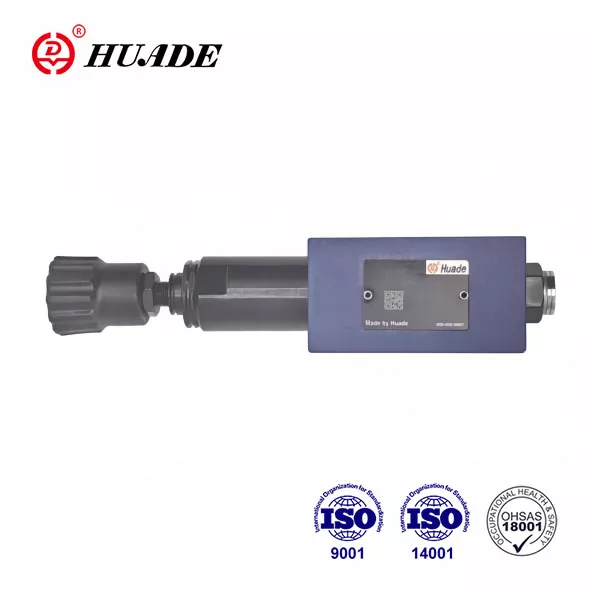

Tyyppi DR 10 DP on paineen vähentävä venttiili, jota käytetään paineen hallintaan. Se tosiasia, että Huade®-paineventtiilit voivat korvata saman sarjan tuotteet, joita Rexroth tarjoaa pääasiassa pitkäaikaisesta yhteistyöstä Rexrothin kanssa. Muihin vastaaviin tuotemerkkeihin verrattuna Huade® -tuotteet ovat edistyneempiä tekniikassa ja kestävämpiä. Näiden paineen vähentävien venttiilien hinnat ovat suhteellisen halpoja. Tehdas on kansallinen avainyritys, ja sillä on korkea maine Kiinassa.
|
Max. Käyttöpaine (portti P) (MPA) |
enintään 31,5 |
|
Enintään Toissijainen paine (portti A) (MPA) |
jopa 2,5; jopa 7,5; jopa 15,0; jopa 21,0; jopa 31.5 |
|
Max.Back -paine (portit t (y)) (MPA) |
jopa 16 |
|
Max.Flow (l/min) |
jopa 80 |
|
Paineen nesteöljy |
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle) |
|
Viskositeettialue (mm ²/s) |
10 ~ 800 |
|
Paineesteen lämpötila-alue (℃) |
-30 -+80 |
|
Saastumisaste (UM) |
Nesteen suurin sallittu saastumisaste on NAS 1638 -luokalle 9. |
|
Paino (kg) |
Noin.3 |
Ominaisuudet:
▶ jakoasennukseen
▶ 4 Paine vaihtelee
▶ 4 asetuselementit
. Pyörivä
. Hex. Päänholkki suojakorkilla
. Lukittava pyörivä nuppi asteikolla
. Pyörivä nuppi asteikolla
▶ painemittarilla
▶ Valinnainen palautusventtiili
▶ Siirtokuvio DIN 24 340, Muoto D, ISO 5781 ja Cetop - RP 121H
Sovellus:
Paineessa vähentävä venttiilin tyyppi DR 6 DP: tä käytetään järjestelmän paineen vähentämiseen.
Venttiilityyppi DR 10 DP on suoraa toimiva venttiili, joka on 3 -suuntainen suunnittelu, paineenalennusfunktiolla alennetulla painepuolella.
Paineen asetus on paineen asetuselementti (1).
Lepolla venttiili on normaalisti avoin, ja neste voi virtata esteettömästi portista B porttiin. Port A paine on myös puolan (2) päässä ohjauslinjan (4) kautta, puristusjousen (3) kautta. Kun sataman A paine saavuttaa jousille asetetun paineen (3), kela (2) siirtyy ohjausasentoon ja pitää painetta portissa A vakiona.
Venttiilin hallitsemiseksi neste on otettu satamasta A kautta ohjausporaus.
Jos sataman A paine nousee edelleen edelleen erääntyneiden ulkoisten voimien, puola (2) siirretään edelleen kauempana kohti puristusjousta (3).
Tämä aiheuttaa virtauspolun avaamisen ohjausmaan (5) ohjauskellolla (2) säiliöön (portti Y). Sitten riittävä neste virtaa säiliöön estääkseen paineen nousun.
Spring -kammio (6) tyhjennetään säiliöön ulkoisesti portin Y: n kautta.
Valinnainen palautusventtiili (7) on käytettävissä vapaan virtauksen sallimiseksi portista A porttiin B.
Painemittariyhteys (8) sallii toissijaisen paineen tarkkailun.
DR10DP: n rakenne 1-40B
DR10 DP: n symbolit
