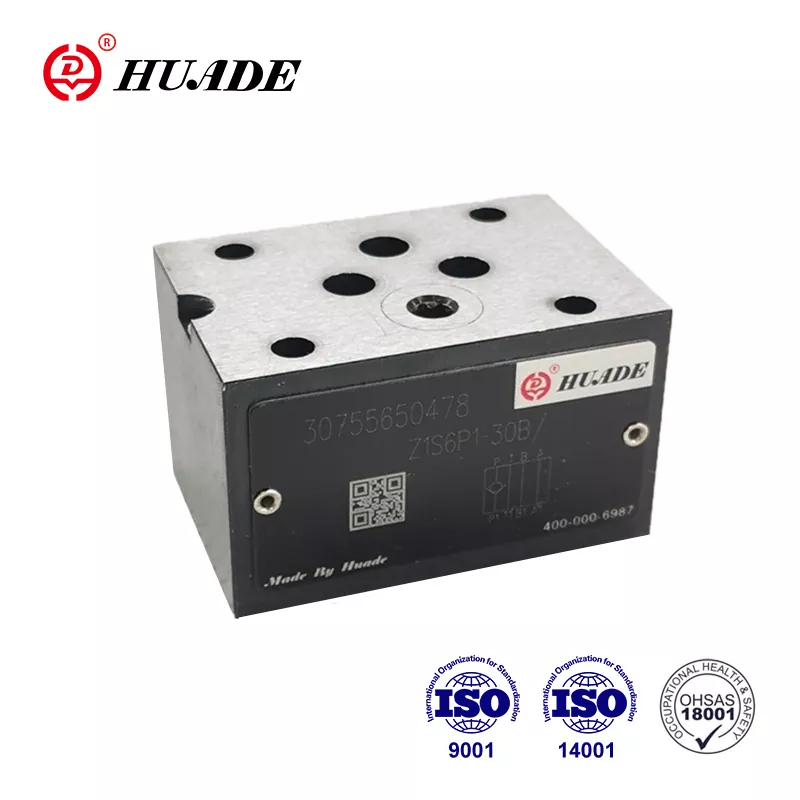

Takaiskuventtiili Sandwich Plate Z1S

Kiinan johtavana hydraulisen voimansiirto- ja ohjaustekniikan valmistajana Huade on sisällyttänyt Rexrothin huipputeknologian. Huade®-takaiskuventtiili Z1S voi täysin korvata Rexrothin tarjoaman Z1S-sarjan. Se on kustannustehokasta. Huade on läpäissyt ISO9001, ISO14001 ja ISO45001. Huade® patruunaventtiili Z1S on luotettava. Se on vanha kansallinen merkki Kiinassa. Se on tekniikaltaan edistyneempi ja kestävämpi kuin tämän linjan vastaavat tuotteet.

Takaiskuventtiilin kerroslevyn Z1S tuoteparametri

Tuoteominaisuus ja takaiskuventtiilin kerroslevyn Z1S sovellus

Ominaisuudet:

▶ Sandwich-levyventtiili pystysuoraan pinoamiseen

▶ 8 erilaista eristystoimintoa

Sovellus:

Tätä takaiskuventtiilin kerroslevyä tyyppiä Z1S käytetään pystysuoraan pinoamiseen.

4. Takaiskuventtiilin kerroslevyn Z1S toiminnot, osa, symbolit

Z1S-venttiili on suorakäyttöinen sandwich-levyrakenteinen takaiskuventtiili. Sitä käytetään vuotamattomaan sulkemiseen yhteen suuntaan ja mahdollistaa vapaan virtauksen vastasuuntaan. Tässä venttiilityypissä on metallitiiviste iskun (3) ja kotelon (1) välillä. Z1S-tyyppiset takaiskuventtiilit soveltuvat erityisesti sovelluksiin, joissa käyttöpaineet ovat yli 10,0 MPa ja virtausnopeudet yli 4 m/s.

Huomautus takaiskuventtiilin kerroslevystä Z1S

1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.

2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin.

3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.

4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä mallikirjassa lueteltujen parametrien mukaisesti.

5. Venttiiliin liitetyn pinnan karheus on 0,8.

6. Vastakappaleen pinnan viimeistely on 0,01/100 mm.
