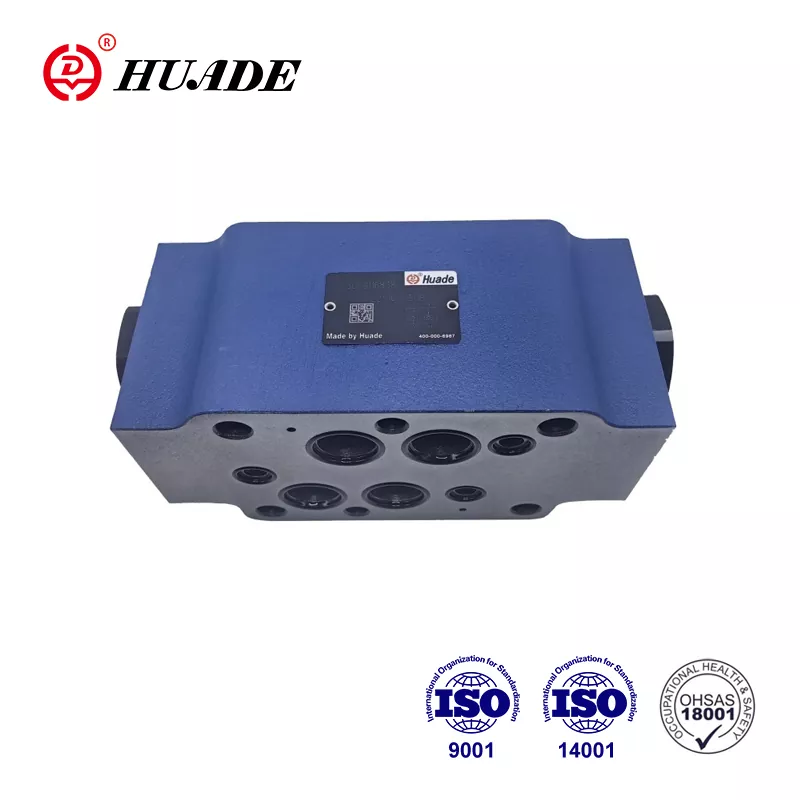

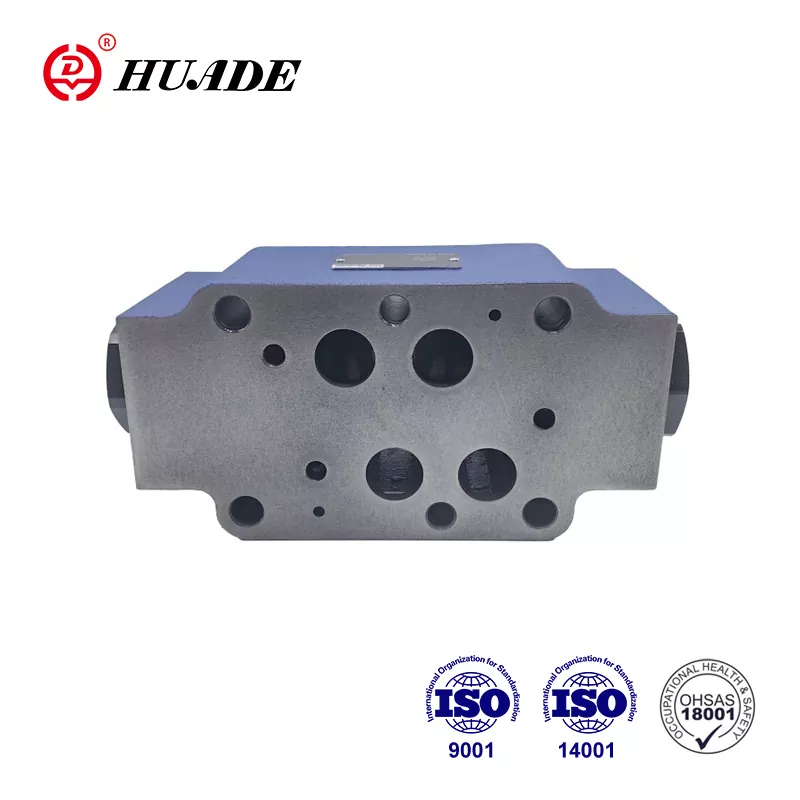

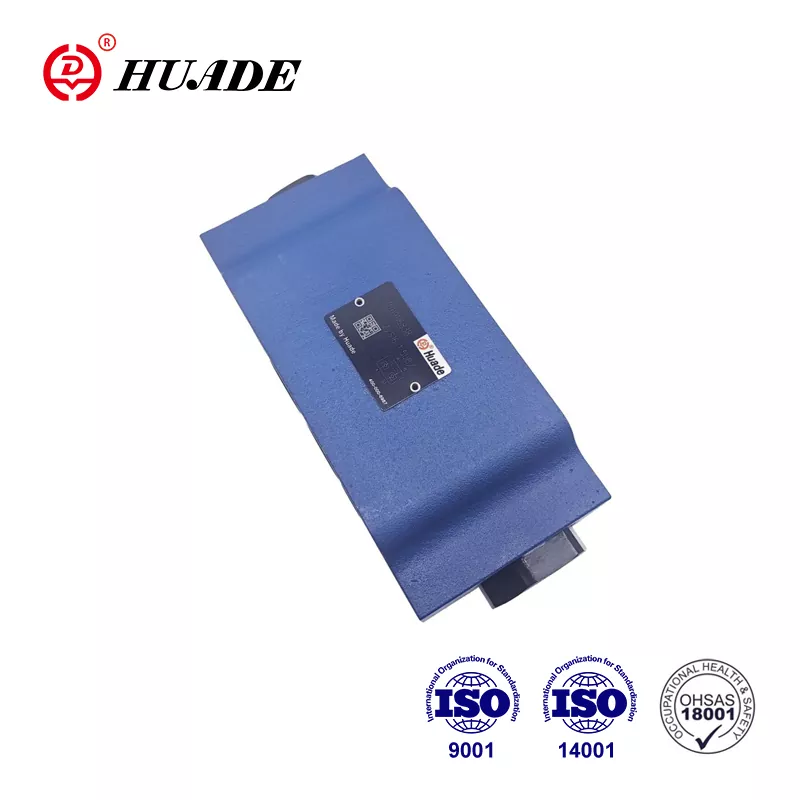

Taustaventtiilin voileipälevy Z2s 22

• Tuoteominaisuudet: Hydraulilentäjät, voileipälevyn suunnittelu, vuotovapaa sulkemisnuorituskyky
• Tekniset tiedot: Z2S 22 -sarja, maksimivirta 60-450 l/min, enimmäispaine 31,5 MPa
• Sovellukset: Pystysuorat pinoamiskokoonpanot, teolliset hydrauliset järjestelmät, sotilassovellukset

Kiinan johtavana hydraulisen siirto- ja valvontatekniikan valmistajana Huadella on kaksi pitkäaikaista yhteistyökokemusta Rexrothin kanssa. Huade®-tarkistusventtiilit Z2S 22 ovat kilpailukykyisiä hyvin tunnetuilla tuotteilla, joilla on hyvälaatuista ja alhaisempaa hintaa. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade® -tarkistusventtiilit ovat edistyneempiä tekniikassa ja kestävämpiä kuin tämän linjan samanlaiset tuotteet. Se on tunnettu kansallinen tuotemerkki Kiinassa. Huaden hydraulisia venttiilejä käytetään laajasti armeijan ja muiden alojen takia ylemmän suorituskyvyn vuoksi.

Tuoteparametri takaiskuventtiilin voileipän Z2s 22

Koko

6

10

16

22

Max.Flow (l/min)

60 -vuotiaana

120

300

450

Max.Operaatiopaine (MPA)

31.5.5

Halkeamispaine (MPA)

Katso ominaiskäyrät

Ohjeet

Katso symbolit

Pinta -ala

A1/A2 = 1: 3

A1/A2 = 1: 11.45

A1/A2 = 1: 11.8

A1/A2 = 1: 13.6

A3/A2 = 1: 2,86

A3/A2 = 1: 2,8

A3/A2 = 1: 2,8

Paineeneste

Mineraaliöljyt (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (MM2/S)

2,8 - 500

Paino (kg)

Noin.0.8

Noin.3

Noin.6.5

Noin.12


Tuoteominaisuus ja lähtöventtiilin voileipälevyn Z2s 22

Ominaisuudet:

▶ käytettäväksi pystysuorissa pinoamiskokoonpanoissa

▶ Yhden tai kahden huoltoportin vuotovapaa sulkeminen

▶ Siirtokuvio DIN 24 340 -muoto A, ISO4401 ja Cetop - RP 121H


Sovellus:

Takuventtiili Z2S 22 käytetään pystysuoraan pinoamisasennukseen. Se voi tiivistää yhden tai kaksi työskentelevää öljyporttia ilman vuotoja tarpeen mukaan.

Toiminnot, osa, takakortin symbolit

Hydraulilentäjät käyttävät tarkistusventtiilit Z2S 22 ovat uusia sarjoja voileipälevyllä. Niitä käytetään yhden tai kahden huoltoportin vuotovapaaseen sulkemiseen, jopa pitkään. Vapaa virtaus tapahtuu A1: stä A2: een tai B1: een B2: een. Virtaus A1 B1: ssä vastakkainen suunta on estetty. Kun neste virtaa A1: stä A2: een, kela painetaan ja työnnetään oikealle, avaamalla siten pallopoppirendin venttiili, joka sitten avaa poppet. Venttiilin oikean sulkemisen varmistamiseksi suuntaventtiilin A2 B2 -huoltoportit on kytkettävä säiliöön neutraaliin asentoon.

Z2: n symboli

Tyypillinen piiri esimerkki Z2: sta
